테슬라 모델3, 후방 카메라 클램프 제작 방법! (후방카메라+네비 동시 사용 꿀 아이템 클립)

2020. 1. 13. 21:08, 글쓴이 또_탈퇴된코란

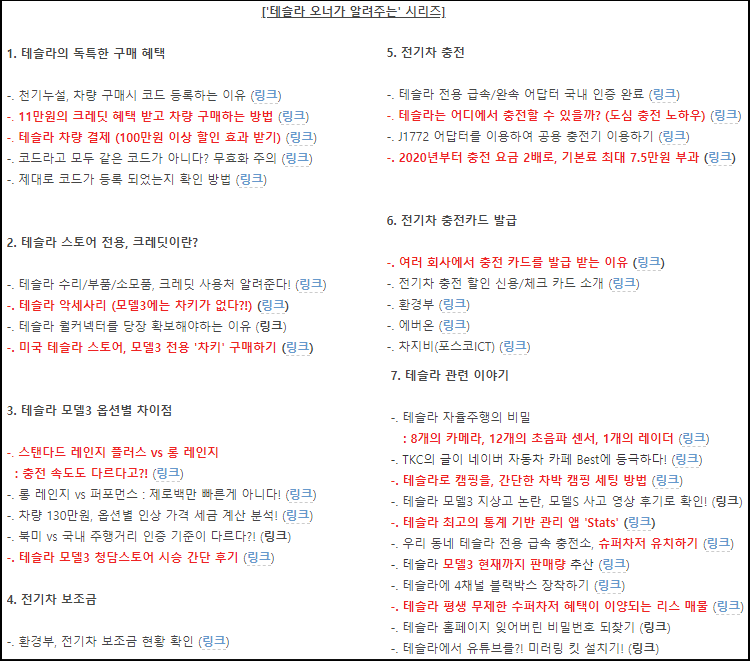

위 이미지를 클릭하시면 계속 업데이트되는 테슬라 정보 총망라

'테슬라 오너가 알려주는' 시리즈를 보실 수 있습니다.



이 아이템을 만들면, 모델3도 S,X처럼 후방카메라와 네비를 동시에 볼 수 있게 됩니다.
원리는 모니터 스크린을 마치 손가락을 터치하고 있는 것처럼 인식되게 되게 하는 겁니다.

여러 방법 중 TESMAT에 올라온 제작 방법을 적당히 번역해서 옮깁니다.

TESMAT에서 소개하는 것처럼 완전히 똑같이 제작하는 것 보다는
대충 원리만 가져다가 쉽게 만드실 분은 적당히 집게 같은걸 사용해서 만드셔도 됩니다 :)
전도성 재질은 돗자리나 쿠킹호일을 부착하여 사용하면 가능하지 않을까 싶은데, 그럼 훨씬 작고 깔끔해지겠네요.

직접 간단하게 만드신 분은 다양한 사례를 여러 동호회에 소개해주시면 좋겠습니다.


[TESMAT에서 소개하는 제작 방법]

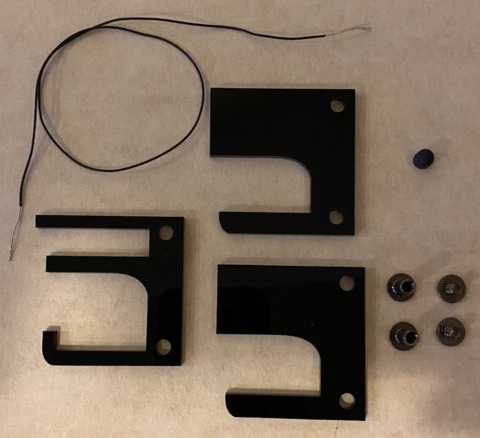

#준비물

-. 레이저 커터
-. 1/4" 아크릴 (또는 1/4" 두께의 레이저 절단 가능 재료)
-. 30 AWG 와이어 https://www.amazon.com/gp/product/B01N010XA1
-. 스타일러스 팬(터치팬) 고무 팁 https://www.amazon.com/gp/product/B01N9F41US
-. 96mm로 자른 10mm 두께의 천 테이프 https://www.amazon.com/gp/product/B01E8W9XEO
-. 2개의 10mm 시카고 나사 https://www.amazon.com/gp/product/B07GRT11GB

#디자인 파일

model_3_widget_holder.zip
0.00MB



#제작 방법
디자인 파일을 다운로드하여 레이저 커터로 1/4" 아크릴을 자릅니다.





위에 사진처럼 2개의 아크릴를 겹치고 10mm 시카고 나사를 구멍에 통과시킵니다.

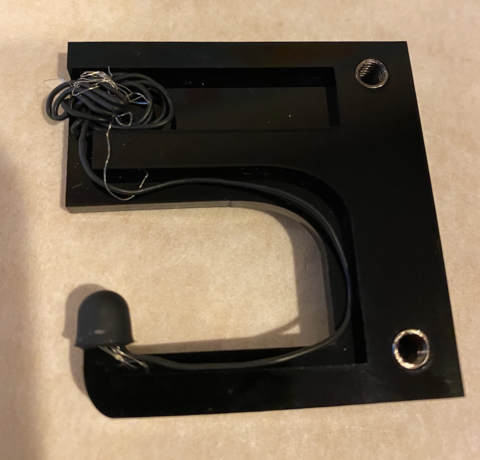

전선 피복을 벗겨서 고무 팁과 닿게 연결하고 전선의 다른 한쪽은 아크릴 안쪽 홈을 따라서 위쪽 자리에 배치합니다.

그 끝은 사진처럼 뭉쳐둡시다. 고무 팁이 모니터 스크린을 손가락 대신 눌러주는 역할을 하게 됩니다.



10mm 시카고 나사를 사용하여 나머지 아크릴 조각으로 뚜껑을 닫고 조여서 고정합니다.

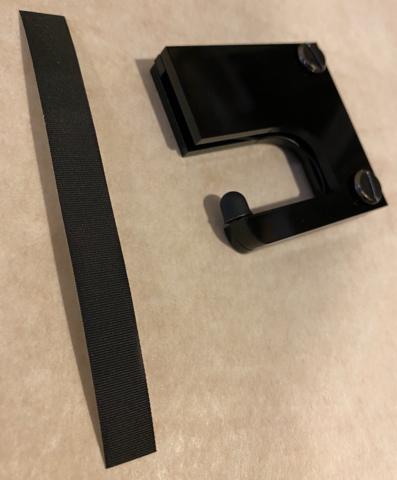

천 테이프를 사용하여 전선이 빠져나오지 않도록 마감처리를 합니다.

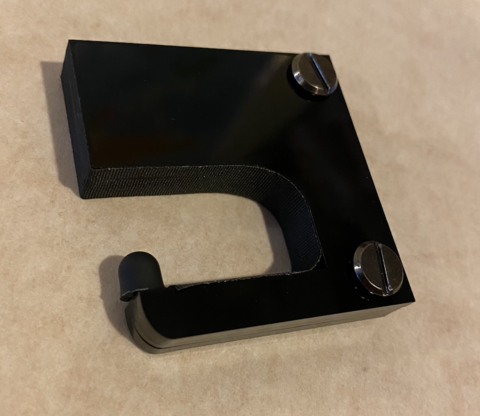

완성!

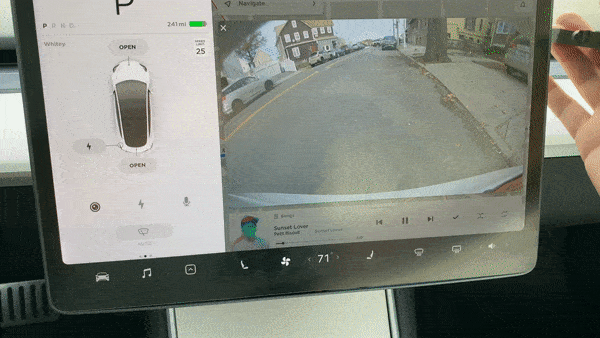

TESMAT에서 제작한 데모 비디오 참고하세용
45초부터 제품 시연합니다.

앞서 말씀드렸듯이 이대로 만든다기 보다는 원리를 응용해서 다양하게 나만의 클램프를 제작해봅시다 :)
